Puntare sui biogas di derivazione vegetale
per ottimizzare i rendimenti e rispettare l’ambiente

La cosiddetta “agroenergia” non soltanto costituisce il modello concreto e alternativo per la produzione di energia, ma ha la prospettiva di risollevare il settore agricolo, che in Italia è ormai in profonda crisi

Finalmente anche in Italia le energie alternative assumono consistenza attuativa, nel dibattito sociale, in quello politico e, situazione nuova che ci sorprende favorevolmente, con provvedimenti di legge che si succedono con rapidità incessante.
L’energia fotovoltaica ed i pannelli solari termici stanno iniziando a far lenta comparsa sui tetti delle case, con un ventennio di ritardo rispetto ad altri paesi del nord ben meno esposti al sole rispetto a noi. Intanto i consumi di energia elettrica sono in costante aumento, in un circolo vizioso che vede da un lato l’innalzamento costante della temperatura terrestre, e dall’altro l’esigenza di uno pseudo-livello di qualità della vita che, rasentando la maniacalità, implica la climatizzazione estiva ovunque.
Libertà e democrazia, si sa, hanno costi elevati, soprattutto sociali ed ambientali, per cui non esiste altra soluzione che favorire scelte tecnologiche volte a ottimizzare i rendimenti e cercare di produrre energia che abbia il minore impatto ambientale possibile e che consenta sostenibilità nel tempo sotto i vari profili.
Con l’inizio del declino della produzione di combustibili fossili e con la loro riscontrata elevata impattività ambientale, finalmente il nostro paese sperimenta tra le energie alternative anche le fonti ricavabili dall’agricoltura. La cosiddetta “agroenergia” non soltanto costituisce il modello concreto e alternativo per la produzione di energia, ma ha la prospettiva di risollevare il settore agricolo, che in Italia è ormai in profonda crisi da almeno un ventennio. Ma cosa si può ricavare dall’agroenergia? Essenzialmente quattro diverse soluzioni:
1) la produzione di biocarburanti, quali:
a) il biodiesel, che è un biocombustibile liquido, trasparente e di colore ambrato, ottenuto interamente da olio vegetale (colza, girasole o altri), in grado di sostituire il comune gasolio;
b) il bioetanolo, che è etanolo prodotto mediante un processo di fermentazione dei prodotti agricoli ricchi di zucchero quali i cereali, le colture zuccherine, gli amidacei e le vinacce, e che può essere utilizzato nelle benzine con percentuali più o meno elevate in ragione del tipo di motore;
2) la combustione di masse vegetali con conseguente generazione di energia;
3) la produzione di biogas a seguito di digestione anaerobica di deiezioni zootecniche, di liquami, e di altri residui provenienti da allevamenti di animali, con conseguente generazione di energia;
4) la produzione di biogas a seguito di fermentazione batterica di vegetali appositamente coltivati con conseguente generazione di energia.
Quest’ultima tecnica è in assoluto la più innovativa, perché è in sostanza un ciclo chiuso, dal terreno che produce vegetali, al terreno che riceve i residui costituiti dal compost, e l’energia elettrica e termica ricavate sono un surplus a bassissimo impatto ambientale.

La prima esperienza in Italia
La prima costruzione in Italia di questo genere è in corso di realizzazione nella frazione di Ganzanigo posta in Comune di Medicina, in provincia di Bologna. Giusto dare benemerenza al coraggio imprenditoriale della Società Agricola Cazzani s.s. che, senza alcun contributo e sfidando le severe maglie della burocrazia, sta portando avanti questa rischiosa impresa innovativa di grande meritorietà sociale.
La progettazione è avvenuta partendo da un viaggio in Germania durante il quale furono visitati diversi impianti dello stesso genere (ma di minori dimensioni) gestiti direttamente da agricoltori. Successivamente è stato perfezionato lo studio di fattibilità facendo riferimento ad un impianto pilota che si trova in Austria all’interno di una base aerea, installato tranquillamente di fianco alle case degli ufficiali.
La progettazione dell’impianto in oggetto è stata sviluppata attenendosi alle norme UNI 10458 – Impianti per la produzione di gas biologico (biogas). Classificazione, requisiti, regole per la costruzione, l’offerta, l’ordinazione e il collaudo di cui alla deliberazione del 26 giugno 1995.
La fonte rinnovabile destinata ad alimentare l’impianto è costituita da insilati di mais, che, dopo lo stoccaggio, vengono introdotti in un processo biologico spontaneo che genera biogas contenente una concentrazione di metano attorno al 51%, il quale a sua volta alimenta normali cogeneratori per la produzione di energia elettrica e termica. In definitiva, la produzione di energia elettrica deriva dalla fermentazione di biomasse a tale scopo appositamente coltivate.
La fermentazione è prodotta con gli stessi batteri che si trovano nell’apparato digerente dei bovini, cioè un naturale processo di digestione in ambiente anaerobico ottenuta grazie a una tecnologia specificatamente sviluppata.
Beninteso che è stata una scelta ecologica l’immissione del mais, al fine di sfruttare le distese agricole della pianura padana e la professionalità degli operatori, potendo in realtà l’impianto impiegare nella digestione un’ampia gamma di materie, che vanno dai cereali ai residui vegetali provenienti dall’agricoltura o dalle industrie connesse, dagli olii vegetali esausti a qualunque tipo di rifiuto organico selezionato.
L’impianto partirà con una potenza elettrica nominale di 1.416 kW, per una produzione lorda annua di 11.750.000 kWh (10.600.000 kWh nette in rete) ottenuta impiegando circa 30.000 tonnellate di insilati di mais. La potenzialità dell’impianto è tale da consentire in modo agevole ampliamenti fino a oltre i 4 MW.
Oltre all’energia elettrica che sarà integralmente reimmessa nella rete dell’ENEL alla tensione di 15 kV tramite la costruzione di un elettrodotto lungo circa 2 km, l’impianto ha disponibilità per erogazione di energia termica per una quantità pari a oltre la metà rispetto a quella elettrica.
Il processo di produzione di biogas mediante digestori anaerobici è un processo di conversione di tipo biologico che avviene in assenza di ossigeno e consiste nella demolizione, ad opera di micro-organismi, di sostanze organiche complesse (lipidi, protidi, glucidi) contenute nei vegetali.
Si sottolinea che non è necessaria alcuna operazione per stimolare la digestione anaerobica: non è prevista la combustione; e nemmeno è necessario generare artificialmente pressioni di alcun genere. Anche per quanto riguarda la temperatura, non occorre che essa raggiunga valori elevati. Anzi, la temperatura che si produce quasi spontaneamente all’interno del biodigestore è fra i 38 e i 53 gradi centigradi; tale stabilizzazione si ottiene riciclando l’acqua di raffreddamento proveniente dai cogeneratori di elettricità.
Di fatto, si può immaginare il biodigestore come una enorme mucca, alla quale occorre dare da mangiare in modo appropriato affinché produca efficientemente il biogas. Questo testimonia inequivocabilmente della naturalità e della assoluta sicurezza del processo produttivo, il quale non necessita di particolari e pericolose lavorazioni. Il processo di fermentazione è determinato da batteri mesofili, i quali producono il biogas digerendo la biomassa attraverso un processo anaerobico.
Dovendo avvenire in assenza di aria, il processo biologico è assolutamente privo di odori.
Nel ciclo produttivo si possono individuare 5 fasi:
1. produzione e stoccaggio delle biomasse;
2. processo di digestione anaerobica;
3. stoccaggio e trattamento del biogas;
4. produzione dell’energia elettrica;
5. smaltimento della biomassa digerita.

La produzione dalla biomassa

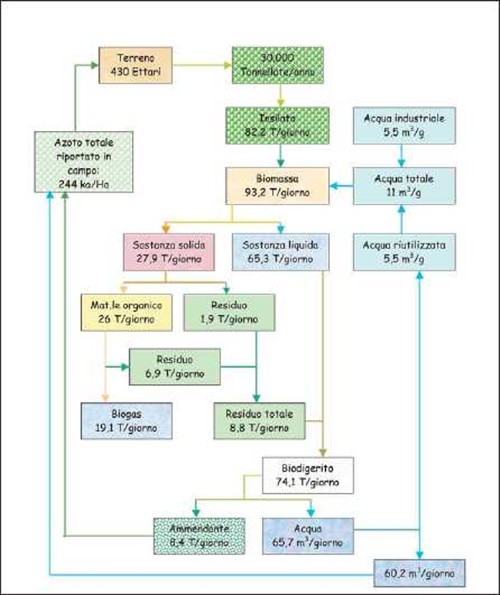

L’alimentazione dell’impianto richiederà circa 30.000 tonnellate all’anno di biomassa vegetale, che deriveranno dalla coltivazione di circa 430 ettari di terreno. Per biomassa vegetale s’intende in particolare il mais ceroso, cioè il mais ancora acerbo, per cui 30.000 tonnellate equivalgono a 5.000 di mais maturo (rapporto di massa 6 a 1 rispetto al prodotto insilato).
Trattandosi di produzione “no-food”, non sono necessari gli interventi antiparassitari richiesti per produzioni destinate al consumo umano, e ciò porta a un minore impatto sull’ambiente. Questa impostazione produttiva costituisce una forte motivazione per l’imprenditore agricolo, il quale ha la convenienza a non sostenere costi inutili. L’intera produzione agricola deve essere raccolta in un arco temporale di 20/25 giorni e immagazzinata con un’azione di pressatura per ridurre al minimo la presenza di ossigeno che favorirebbe l’avvio della fermentazione al di fuori dei biodigestori.
Si valuta anche che l’ampliamento della gamma di insilati cerealicoli impiegabili consentirebbe di disarticolare il momento della raccolta e stoccaggio rispetto a quanto ora previsto, perché tipologie diverse di produzione offrirebbero differenti periodi di raccolto.

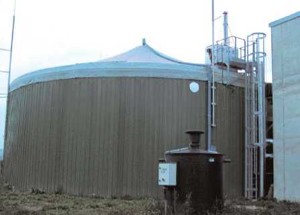

Una volta introdotta nel biodigestore, la biomassa inizia la fermentazione anaerobica, stazionando nell’impianto per un periodo della durata media di 62 giorni. L’impianto funzionerà in continuo per 24 ore al giorno per tutto l’anno, raggiungendo una produzione complessiva di biogas di circa 5.500.000 metri cubi l’anno.
Il biogas viene stoccato in apposite cupole e in seguito raffinato dalle impurità con un sistema di desolforizzazione e raffreddamento. In questo modo arriva al cogeneratore un metano molto pulito.

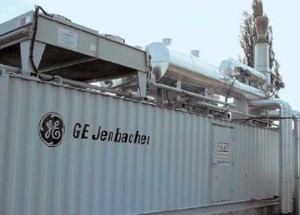

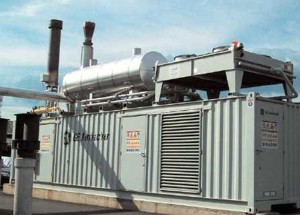

Il cogeneratore è semplicemente un gruppo elettrogeno, cioè un motore alimentato a gas metano accoppiato meccanicamente con un alternatore che produce energia elettrica, che inoltre consente il recupero del calore disperso dall’olio lubrificante, dall’acqua di raffreddamento e dai fumi di espulsione. Ultimato il processo di digestione, la biomassa si presenta come una materia semiliquida, inodore, con una presenza di elemento solido pari a circa il 12%. Con un’apposita apparecchiatura meccanica si provvederà a separare la frazione solida da quella liquida. Entrambe le frazioni così separate costituiscono un ottimo ammendante per i terreni, in quanto al termine del processo di fermentazione si conservano integri i principali elementi nutritivi (azoto, fosforo e potassio) già presenti nella materia prima favorendo con ciò la mineralizzazione dell’azoto organico. Vi sono però differenze sostanziali tra i due elementi così ottenuti. La frazione solida contiene l’azoto in una forma a più lento rilascio; essa pertanto fornisce il massimo beneficio se ricollocata in campo in autunno, durante la preparazione dei terreni, contribuendo così in misura significativa a migliorarne la struttura e a reintegrarne la fertilità. L’azoto contenuto nella frazione liquida è invece direttamente utilizzabile dalle piante; ne deriva l’opportunità di collocarlo in campo quando le colture sono già in fase vegetativa. Si prevede di collocare tale ammendante sui medesimi terreni che hanno prodotto gli insilati; poiché la presenza di azoto è di circa 4 grammi per ogni chilogrammo e si prevede di collocare circa 65 tonnellate di ammendante per ettaro, la quantità di azoto complessiva riportata in campo è pari a circa 260 kg per ettaro.
Va tenuto presente che la coltivazione del mais comporta la collocazione in campo di circa 315 tonnellate per ettaro. Ne deriva pertanto la sostituzione di circa l’82% dei concimi chimici comunemente usati.

Il bilancio ambientale
Il generatore dell’energia elettrica, previsto in un corpo unico dentro un container già assemblato, provvederà alla cessione in rete di circa 11.750 MWh di elettricità all’anno (dopo trasformazione da 400 V a 15 kV), ed alla generazione di 8.000 MWh termici. Tenendo conto che ogni cittadino consuma mediamente – nel nostro contesto economico e sociale – poco più di 2.800 kWh l’anno, significa soddisfare le esigenze di quasi 4.000 abitanti. Inoltre, poiché l’equivalenza ufficiale considera che una Tonnellata Equivalente di Petrolio (TEP) produca 10 MWh, deriva che l’impianto in progetto porterà ad un risparmio di 1.100 TEP l’anno, risultato di sicuro interesse.
Per calcolare correttamente il contributo che l’impianto in progetto porta al bilancio ambientale, occorre partire dalla consapevolezza che la combustione del biogas nel processo di produzione di energia elettrica re-immette in atmosfera la stessa quantità di anidride carbonica (CO2) che il mais aveva durante la crescita. Invero, la letteratura in materia indica una CO2 re-immessa in atmosfera inferiore a quella assorbita dalle piante durante la crescita. Vi è dunque – ed è dimostrato – una precipitazione del carbonio durante il processo digestivo; carbonio che resta imprigionato nell’ammendante successivamente ricollocato in campo. Ma poiché la percentuale di carbonio trattenuto non è precisamente quantificata, si preferisce qui evitarne la considerazione.
Dunque, con l’impiego del biogas per la produzione di energia elettrica non si toglie e non si aggiunge nulla al CO2 presente in atmosfera. Per questo si può parlare di “neutralità”, di “invarianza” del bilancio ambientale.
L’effettivo e concreto contributo positivo al bilancio ambientale deriva piuttosto dal così detto “costo evitato”, vale a dire dal fatto che la generazione con l’impianto in progetto consente di evitare che tale energia debba essere prodotta con un impianto tradizionale, a combustibili fossili.
Infatti, una centrale a metano comporta l’emissione in atmosfera di CO2 aggiuntivo, prima non presente in atmosfera, di 605 grammi per ogni chilowattora prodotto. Ciò significa, con riferimento all’impianto in progetto, un risparmio sul bilancio ambientale di 6.600 tonnellate l’anno di CO2. Prevedendo una durata dell’impianto di almeno 20 anni, si tratta di un risparmio di anidride carbonica in atmosfera pari a 132.000 tonnellate.
Le ragioni appena illustrate sono a fondamento dell’indirizzo strategico che vede nell’impiego delle biomasse vegetali uno dei più efficienti sistemi per ridurre le emissioni di gas serra, in attuazione degli accordi di Kyoto del 1998. Il diagramma di flusso a seguire rappresenta sinteticamente il bilancio ambientale integrato dell’impianto.

Il contesto paesaggistico e ambientale
Una estrema cura è stata posta nelle opere esterne di completamento, per garantire che l’impianto si inserisca con la necessaria armonia nel contesto agreste di contorno.
Innanzi tutto le strutture di maggiori dimensioni, quali i di gestori e la vasca di stoccaggio finale, sono interrate per circa due metri, accorgimento che naturalmente riduce l’impatto visivo dell’impianto nel suo complesso. Sui tre lati dell’area sono previsti dei rincalzi in terra che richiamano gli argini dei canali di bonifica, una forma piuttosto comune nel contesto paesaggistico della pianura Padana; tali rincalzi sono piantumati con essenze arboree di vario genere per creare un effetto di riempimento boschivo.
Puntare sui biogas di derivazione vegetale per ottimizzare i rendimenti e rispettare l’ambiente Sul un antro lato l’elemento predominante è il canneto dell’impianto di fitodepurazione, integrato dalla presenza di piante e cespugli.
Tutte le essenze arboree poste a dimora per valorizzare in termini naturalistici il contesto impiantistico sono selezionate all’interno dell’elenco stabilito dalla regolamentazione locale. Nell’insieme le soluzioni naturalistiche progettate danno luogo a una connotazione boschiva in qualche misura provocatoria, rispetto a un’area che si caratterizza per l’assenza di piante, in quanto in un cotesto tipicamente agricolo a coltura intensiva.
Ma il problema più importante d’inserimento di un impianto di produzione energetica da biogas da derivazione vegetale è costituito dalle immissione acustiche verso i ricettori sensibili, cioè le abitazioni più prossime alla collocazione dell’impianto.
Delle diverse parti dell’impianto, che è un sistema tecnologico molto articolato, quella che costituisce la principale fonte di produzione di fenomeni acustici è il cogeneratore dell’energia elettrica, al cui confronto, le altre parti generano un impatto acustico trascurabile.
In buona sostanza, tutto il sistema tecnologico è condizionato dalla posizione del sistema di cogenerazione, per le seguenti ragioni:
• trattandosi dell’unica fonte di rumore significativa deve essere posta in posizione da arrecare, in modo egualitario, meno disturbo possibile ai ricettori vicini, considerati soprattutto i rumori di fondo già presenti, ai fini del calcolo dei livelli differenziali di pressione sonora;
• la riduzione dell’emissione è ottenibile anche attraverso l’effetto schermante delle strutture in elevazione e del rilevato in terra perimetrale;
• sono alimentati a biogas, da cui la distanza tra loro ed i digestori non può essere eccessiva;
• un’eventuale condotta di by-pass del gas metano per immissione nella rete deve essere il più rettilinea possibile per minimizzare le perdite di carico;
• sono comandati dal quadro di controllo nella palazzina, per cui serve vicinanza al fine di minimizzare le condizioni di rischio in fase manutentiva;
• devono essere facilmente accessibili per le frequenti operazioni manutentive e per l’ispezione da parte dell’UTIF;
• devono essere vicini alla cabina elettrica di trasformazione per ridurre le perdite in rete per effetto Joule;
• la cabina di trasformazione deve avere un percorso più razionale e ridotto possibile verso l’elettrodotto pubblico dove effettuare la reimmissione in rete.
L’insieme di questi requisiti hanno condizionato in modo vincolante sia il layout di impianto, che la sua posizione. Dai rilievi acustici puntuali e dai dati di progetto degli impianti per quanto riguarda le emissioni, si è previsto l’impatto acustico in seguito alla realizzazione, valutando il rispetto dei limiti assoluti e differenziali diurni e notturni, della zona ove insistono i ricettori. In questo caso, dati i vari provvedimenti di mitigazione acustica adottati, la valutazione previsionale di impatto acustico ha dimostrato la compatibilità dell’intervento con la classificazione dell’area ove insistono le civili abitazioni considerate come maggiori ricettori, risultando un incremento di rumore presso quest’ultimi entro i limiti di legge.
È anche stato adottato un metodo cautelativo, poiché si è voluta considerare la situazione più sfavorevole, quella oggi non ancora prevista, e cioè un ipotetico futuro ampliamento dell’impianto con il funzionamento contemporaneo di tre cogeneratori anziché uno solo.
Tuttavia si tratta pur sempre di un impianto innovativo, da cui l’esigenza di effettuare verifiche strumentali al termine dei lavori, non solo per valutare il criterio differenziale di incremento delle immissioni sonore, diurno e notturno di cui al D.P.C.M. 14.11.1997, ma anche per definire il reale impatto nel contesto esistente, non solo con i criteri pubblicistici della normativa speciale, ma anche con criteri privatistici, valutando con misurazioni ed elaborazioni particolari di tipo statistico il rispetto della “normale tollerabilità” delle immissioni di rumore secondo l’articolo 844 del Codice Civile.
